بانک خازن چيست و چگونه در سيستمهاي سولار (برق خورشيدي) کاربرد دارد؟

بانک خازن (Capacitor Bank) مجموعه‌اي از خازن‌ها است که معمولاً به‌طور موازي (يا سري) به يکديگر متصل شده‌اند و براي جبران توان راکتيو، بهبود کيفيت توان، کنترل هارمونيک‌ها  و کاهش تلفات در سيستمهاي برقي به کار ميرود. استفاده توام بانک خازن و سیستم سولار، چه در شبکه هاي متصل و چه منفصل از شبکه اهميت دارند.

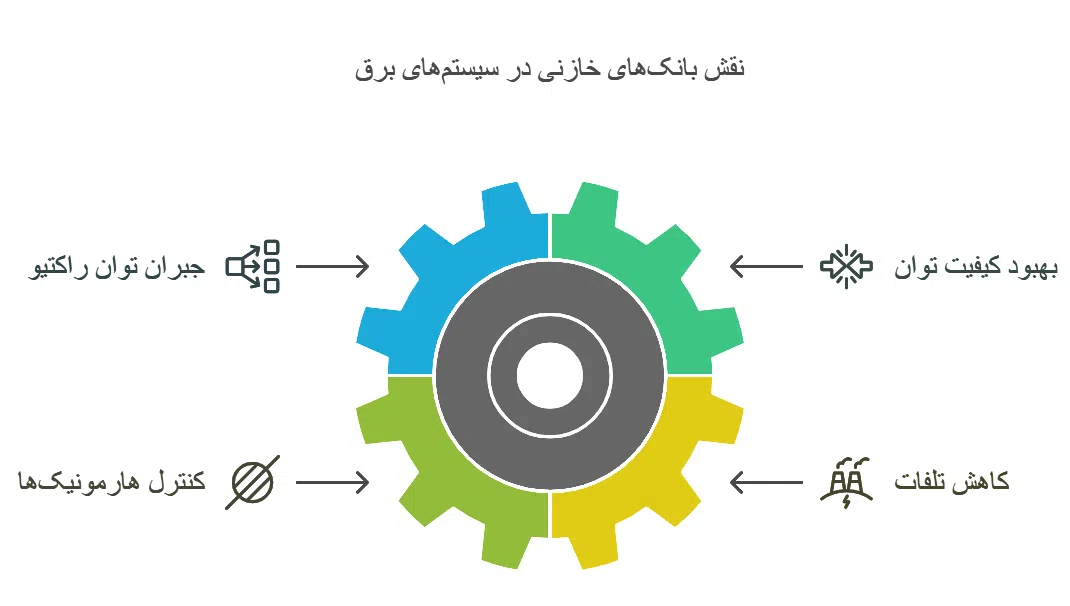

تاثیرات بانک خازن در سیستم برق

ضرورت استفاده از بانک خازن در سیستم سولار

  • جبران توان راکتيو:
    • در سيستم‌هاي متصل به شبکه، بسياري از تجهيزات ممکن است باعث جذب توان راکتيو شوند. بانک‌هاي خازني با جبران توان راکتيو، ضريب توان (Power Factor) را بهبود بخشيده و از جريمه‌هاي مالي ناشي از ضريب توان پايين جلوگيري مي‌کنند.
    • سيستم‌هاي Off-Grid : در سيستم‌هاي منفصل از شبکه نيز جبران توان راکتيو به بهبود کارايي سيستم و کاهش تلفات کمک مي‌کند.
  • کنترل هارمونيک‌ها:
    • اينتورترهاي سولار مي‌توانند هارمونيک‌هايي در شبکه ايجاد کنند که باعث اعوجاج ولتاژ و جريان مي‌شوند. بانک‌هاي خازني مجهز به فيلتر هارمونيک با فيلتر کردن هارمونيک‌ها، کيفيت توان را بهبود مي‌بخشند و از آسيب به تجهيزات جلوگيري مي‌کنند.
  • ثبات ولتاژ:
    • يکي از مزاياي اصلي بانکهاي خازني، تثبيت ولتاژ در سيستمهاي سولار است. نوسانات ولتاژ ميتواند باعث کاهش کارايي پنل هاي خورشيدي و حتي آسيب به تجهيزات الکتريکي شوند
  • افزايش عمر تجهيزات:
    • هارمونيک‌ها و نوسانات ولتاژ مي‌توانند به تجهيزات الکتريکي آسيب برسانند. بانک‌هاي خازني با کاهش اين اثرات، عمر مفيد تجهيزات را افزايش مي‌دهند. به عنوان مثال عمر باتريها در سيستمهاي سولار منفصل از شبکه، باتريها نقش کليدي در ذخيره انرژي دارند. بانکهاي خازني با کاهش ولتاژ نوساني، از آسيب به باتريها جلوگيري کرده و باعث افزايش عمر باتريها ميشوند.
  • بهبود کارايي تجهيزات:
    • استفاده از بانکهاي خازني باعث افزايش کارايي سيستم سولار ميشود. اين خازنها به افزايش ضريب توان (Power Factor) کمک کرده و از تلفات انرژي جلوگيري ميکنند. با بهينه سازي استفاده از انرژي، سيستمهاي سولار ميتوانند بهره وري بيشتري داشته باشند.
  • کاهش هزينه هاي عملياتي:
  • با استفاده از بانکهاي خازني، هزينه هاي ناشي از نوسانات ولتاژ و انرژي اضافي کاهش مي يابد. اين موضوع در درازمدت ميتواند منجر به کاهش هزينه هاي عملياتي و نگهداري سيستم سولار شود

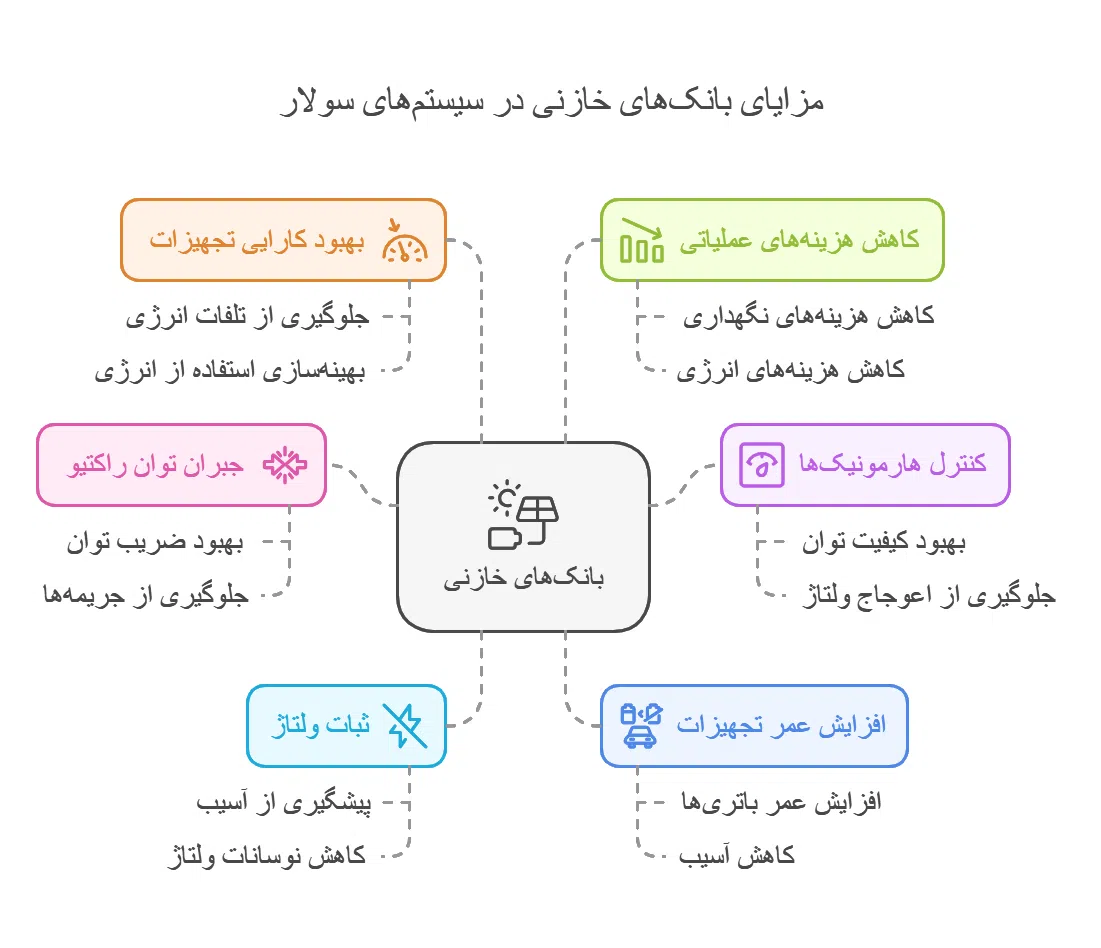

مزایای استفاده از بانک خازن در سیستم سولار

معايب استفاده از بانک خازن در سیستم سولار

  1. هزينه اوليه بالا:
    • نصب و راه‌اندازي بانک‌هاي خازني مي‌تواند هزينه‌بر باشد، به‌ويژه براي سيستم‌هاي کوچک يا کم‌توان.
  2. نياز به فضاي اضافي:
    • بانکهاي خازني به ويژه در سيستمهاي بزرگتر، ممکن است فضاي فيزيکي قابل توجهي را اشغال کنند. اين ميتواند به ويژه در شرايطي که محدوديت فضا وجود دارد، به عنوان يک چالش مطرح شود.
  3. کاهش عملکرد در شرايط دماي بالا
    • خازنها به دما حساس هستند. در صورتي که سيستم سولار در محيط هايي با دماي بالا نصب شود، عملکرد خازنها ممکن است کاهش يابد و حتي عمر مفيد آنها کوتاهتر شود. اين مسئله ميتواند نياز به تعويض زودهنگام خازنها را به همراه داشته باشد.
  4. امکان رزونانس:
    • در صورت طراحي نادرست، بانک‌هاي خازني مي‌توانند باعث ايجاد رزونانس در شبکه شوند که اين موضوع مي‌تواند به تجهيزات آسيب برساند.
  5. احتمال آسيب به خازنها

در صورتي که بانکهاي خازني به طور نادرست يا در شرايط نامناسب طراحي و استفاده گردد،  ميتوانند دچار آسيب شوند. اين آسيب ها معمولاً به صورت شکستهاي داخلي يا کاهش ظرفيت خازنها بروز پيدا ميکند که ميتواند به کاهش کارايي سيستم سولار منجر شود.

معایب خازن در سیستم سولار

جمع‌بندي: ضرورت‌ها و معايب بانک خازن در سیستم های سولار متصل و منفصل

جنبه

سيستم‌هاي متصل به شبکه (On-Grid)

سيستم‌هاي منفصل از شبکه (Off-Grid)

ضرورت

– جبران توان راکتيو و بهبود ضريب توان.
– کنترل هارمونيک‌ها و کاهش اعوجاج.

– ثبات ولتاژ و کاهش نوسانات.
– بهبود کيفيت توان و افزايش عمر تجهيزات.

معايب

– هزينه اوليه بالا.
– امکان رزونانس در صورت طراحي نادرست.

– هزينه اوليه بالا.
– نياز به نگهداري.

موارد کليدي در طراحي بانک خازن در سيستم‌ سولار

1.     . محاسبه توان راکتيو مورد نياز

اولين گام در طراحي بانک خازن، محاسبه توان راکتيو مورد نياز سيستم است. اين محاسبه بر اساس موارد زير انجام مي‌شود:

  • توان اکتيو سيستم: توان خروجي اينورتر و پنل‌هاي سولار.
  • ضريب توان فعلي: ضريب توان سيستم قبل از نصب بانک خازن.
  • ضريب توان هدف: ضريب توان مطلوب پس از نصب بانک خازن (معمولاً نزديک به 1).

فرمول محاسبه توان راکتيو مورد نياز:

Qc=P×(tanϕ1−tanϕ2)

  • Qc:  توان راکتيو مورد نياز (بر حسب کيلووار).
  • P: توان اکتيو سيستم (بر حسب کيلووات).
  • ϕ1: زاويه فاز قبل از نصب بانک خازن.
  • ϕ2: زاويه فاز پس از نصب بانک خازن.


نحوه طراحی بانک خازن

2.     انتخاب نوع خازن

انتخاب نوع خازن بر اساس شرايط محيطي و نيازهاي سيستم انجام مي‌شود:

  • خازن‌هاي خشک (Dry Capacitors): مناسب براي محيط‌هاي با دماي پايين.
  • خازن‌هاي روغني (Oil-Filled Capacitors): مناسب براي محيط‌هاي با دماي بالا و نياز به ظرفيت بيشتر.
خازن خشک یا روغنی

3.     ولتاژ کاري و فرکانس

  • ولتاژ کاري: بايد متناسب با ولتاژ سيستم سولار انتخاب شود.
  • فرکانس کاري: بايد با فرکانس سيستم (معمولاً 50 يا 60 هرتز) سازگار باشد.

4.     کنترل‌پذيري و مديريت بانک خازن

  • سيستم کنترل خودکار: استفاده از کنترل‌کننده‌هاي هوشمند براي تنظيم ظرفيت بانک خازن بر اساس نيازهاي لحظه‌اي سيستم.
  • پله‌بندي خازن‌ها: تقسيم بانک خازن به چند پله براي کنترل دقيق‌تر و کاهش مصرف انرژي.

5.     شرايط محيطي

  • دماي محيط: خازن‌ها بايد متناسب با دماي محيط انتخاب شوند. دماي بالا مي‌تواند عمر خازن را کاهش دهد.
  • رطوبت و گردوغبار: در محيط‌هاي مرطوب يا پرگردوغبار، بايد از تابلوي بانک خازني با درجه حفاظت (IP) مناسب استفاده شود.

6.     محافظت و ايمني

  • فيوزها و قطع‌کننده‌ها: براي محافظت از بانک خازن در برابر اضافه‌بار و اتصال کوتاه.
  • سيستم تخليه خودکار: براي جلوگيري از خطر برق‌گرفتگي پس از قطع برق.
  • محافظت در برابر رزونانس: استفاده از راکتورهاي ضد هارمونيک براي جلوگيري از رزونانس.

7.     هزينه و بازدهي اقتصادي

  • هزينه اوليه: شامل هزينه خريد، نصب و راه‌اندازي بانک خازن.
  • هزينه نگهداري: شامل تعميرات و جايگزيني خازن‌ها در طول زمان.
  • بازدهي اقتصادي: محاسبه دوره بازگشت سرمايه (Payback Period) بر اساس کاهش تلفات انرژي و بهبود ضريب توان.

8.     سازگاري با استانداردها

بانک خازن بايد مطابق با استانداردهاي بين‌المللي مانند IEC 60831 و IEEE 18 طراحي شود. اين استانداردها اطمينان مي‌دهند که بانک خازن از نظر ايمني، عملکرد و دوام، شرايط لازم را دارد.

جمع‌بندي: مراحل طراحي بانک خازن براي سيستم‌هاي سولار

مرحله

توضيحات

محاسبه توان راکتيو

تعيين توان راکتيو مورد نياز بر اساس ضريب توان فعلي و هدف.

انتخاب نوع خازن

انتخاب خازن‌هاي خشک يا روغني بر اساس شرايط محيطي.

ولتاژ و فرکانس

تطابق ولتاژ و فرکانس بانک خازن با سيستم سولار.

کنترل‌پذيري

استفاده از سيستم کنترل خودکار و پله‌بندي خازن‌ها.

شرايط محيطي

در نظر گرفتن دما، رطوبت و گردوغبار در انتخاب خازن‌ها.

محافظت و ايمني

نصب فيوزها، قطع‌کننده‌ها و سيستم تخليه خودکار.

هزينه و بازدهي

محاسبه هزينه‌هاي اوليه و دوره بازگشت سرمايه.

سازگاري با استانداردها

اطمينان از مطابقت بانک خازن با استانداردهاي IEC و IEEE.

نتيجه‌گيري:

طراحي بانک خازن براي سيستم‌هاي سولار نيازمند توجه به نيازهاي فني، شرايط محيطي و محدوديت‌هاي اقتصادي است. با در نظر گرفتن مواردي مانند توان راکتيو مورد نياز، نوع خازن، ولتاژ کاري و سيستم کنترل خودکار، مي‌توان بانک خازني طراحي کرد که به‌طور مؤثر کيفيت توان را بهبود بخشد و از تجهيزات سيستم سولار محافظت کند.

اگر به دنبال طراحي و پياده‌سازي بانک خازن براي سيستم سولار خود هستيد، با کارشناسان آماج ایران تماس بگيريد تا بهترين راه‌حل را دريافت کنيد.
